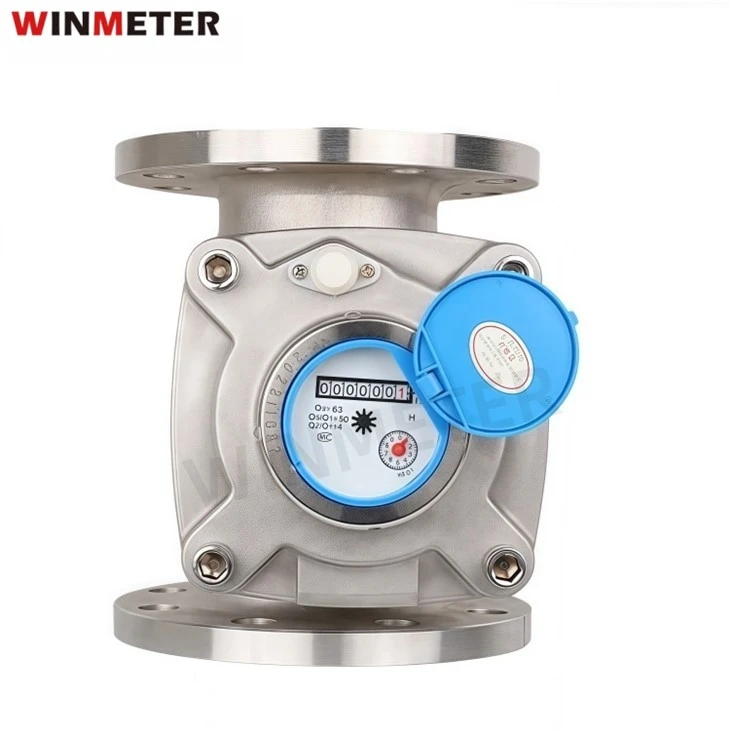

Kľúčové vlastnosti
- Konštrukcia z nehrdzavejúcej ocele pre zvýšenú pevnosť a odolnosť, takže dobre drží v náročných podmienkach
– Vysoká presnosť s priemyselným{0}}meraním vody, ideálne na profesionálne použitie
– Široký rozsah veľkostí, DN50–DN300, vyhovuje rôznym potrebám inštalácie
– Presnosť ISO 4064 triedy B, spĺňajúca normy spoľahlivého merania
- Jednoduchá inštalácia a údržba, šetrí váš čas pri nastavovaní a údržbe
- Vysoká prietoková kapacita, hladko zvláda veľké objemy vody
- Nízka tlaková strata nenaruší výkon vášho vodného systému
- Krytie IP68 pre drsné prostredie, funguje stabilne aj v náročných podmienkach
- Vhodné pre studenú aj teplú vodu (až do 90 stupňov pre horúcu vodu), všestranné pre rôzne teplotné potreby
Aplikácie
– Rozvody priemyselnej vody, ideálne pre použitie v továrňach a priemyselných areáloch
– Veľké-systémy na hospodárenie s vodou, vyhovujú{1}}veľkým potrebám kontroly vody
– Mestské vodovodné siete, skvelé pre dodávku vody-na úrovni mesta
– Úpravne vody, vhodné pre scenáre spracovania vody
– Veľké obchodné a obytné komplexy, práce pre veľké budovy a komunity
Funkčné a dodávateľské podmienky
|
Parameter |
Hodnota |
|
Princíp merania |
Turbína / Woltman |
|
Materiál tela |
Nerezová oceľ |
|
Napájanie |
Nie je potrebné žiadne externé napájanie (mechanické meranie) |
|
Teplota vody |
Studené: 0,1 stupňa až 50 stupňov, horúce: až 90 stupňov |
|
Trieda ochrany |
IP68 |
|
Pracovný tlak |
Menšie alebo rovné 1,6 MPa |
|
Rozsah prietoku |
R160 |
|
Inštalačná poloha |
Horizontálne / Vertikálne |
|
Dátový výstup |
Mechanický displej |
|
Ovládanie ventilov |
Voliteľné (pre niektoré modely) |
Výkonnostné charakteristiky
|
Charakteristický |
Podrobnosti |
|
Trieda presnosti |
Trieda B (ISO 4064) |
|
Dynamický rozsah |
R160 |
|
Ukladanie dát |
Mechanický displej |
|
Detekcia manipulácie |
Dostupné možnosti tesnenia-odolné voči neoprávnenej manipulácii |
|
Komunikácia |
K dispozícii je manuálne čítanie alebo integrácia AMI |
Technický list
|
Model |
DN50 |
DN65 |
DN80 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
|
Q3 (m³/h) |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
|
R (Q3/Q1) |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
|
Q1 (L/h) |
500 |
800 |
1250 |
2000 |
3125 |
5000 |
8000 |
12500 |
|
Q4 (m³/h) |
50 |
80 |
125 |
200 |
315 |
500 |
800 |
1250 |
|
Tlaková strata (ΔP) |
Menšie alebo rovné 63 kPa |
Tlaková strata (ΔP) |
Menšie alebo rovné 63 kPa |
Tlaková strata (ΔP) |
Menšie alebo rovné 63 kPa |
Tlaková strata (ΔP) |
Menšie alebo rovné 63 kPa |
Tlaková strata (ΔP) |
|
Presnosť |
±2% |
Presnosť |
±2% |
Presnosť |
±2% |
Presnosť |
±2% |
Presnosť |
|
Dĺžka (mm) |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
900 |
|
Pripojovací závit |
Prírubové (ISO 7005-2) |
Pripojovací závit |
Prírubové (ISO 7005-2) |
Pripojovací závit |
Prírubové (ISO 7005-2) |
Pripojovací závit |
Prírubové (ISO 7005-2) |
Pripojovací závit |
Parametre
|
Veľkosť |
DN50 |
DN65 |
DN80 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
|
Minimálny prietok (Q1) |
500 L/h |
800 L/h |
1250 L/h |
2000 L/h |
3125 L/h |
5000 L/h |
8000 L/h |
12500 L/h |
|
Nominálny prietok (Q3) |
40 m³/h |
63 m³/h |
100 m³/h |
160 m³/h |
250 m³/h |
400 m³/h |
630 m³/h |
1000 m³/h |
|
Max. prietok (Q4) |
50 m³/h |
80 m³/h |
125 m³/h |
200 m³/h |
315 m³/h |
500 m³/h |
800 m³/h |
1250 m³/h |
|
R-Hodnota |
160 |
R-Hodnota |
160 |
R-Hodnota |
160 |
R-Hodnota |
160 |
R-Hodnota |
|
Presnosť |
±2% |
Presnosť |
±2% |
Presnosť |
±2% |
Presnosť |
±2% |
Presnosť |
