Úvod

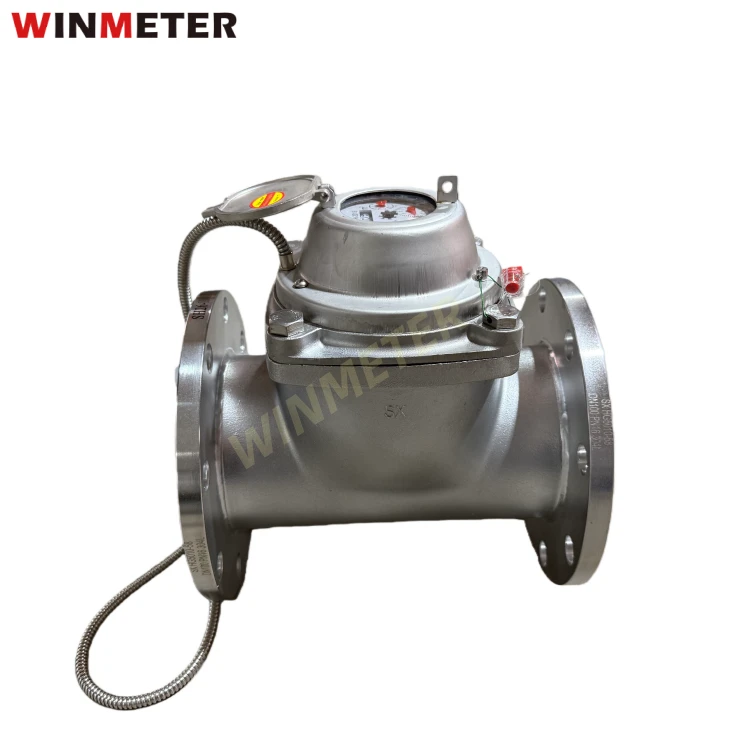

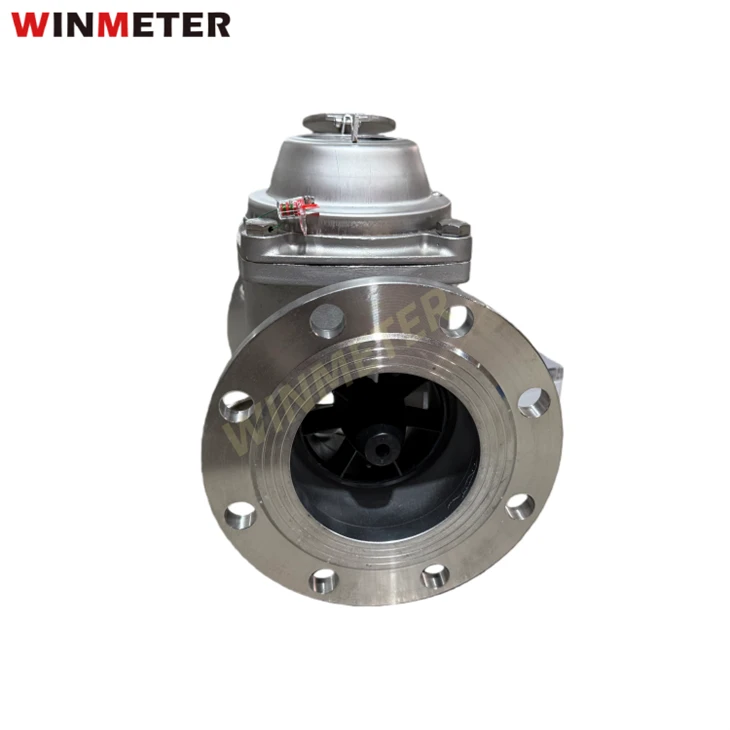

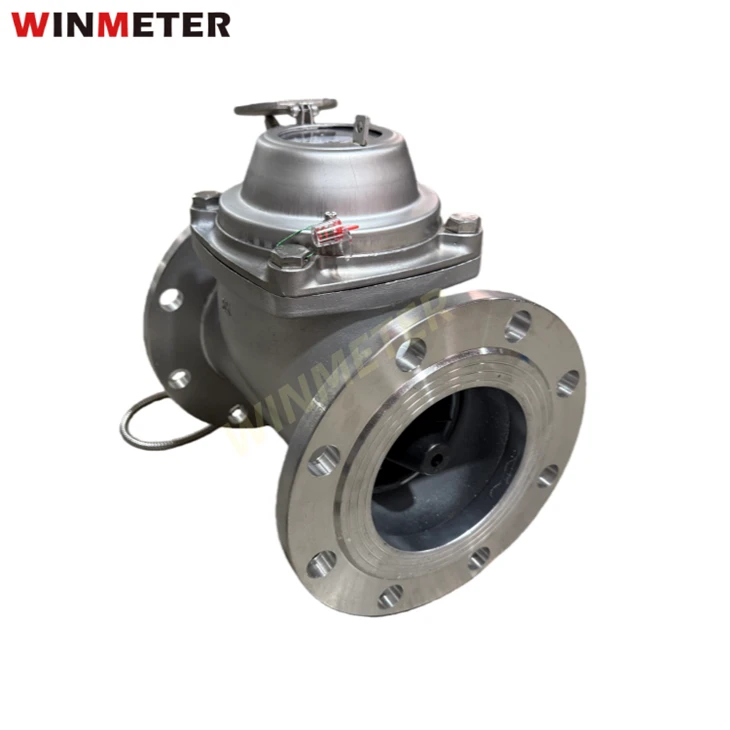

Veľkokalibrový odnímateľný vodomer z nehrdzavejúcej ocele série LXLCG, navrhnutý na meranie celkového prietoku vody v komunálnych zásobovacích systémoch, priemyselných potrubiach a zavlažovacích sieťach, sa môže pochváliť vynikajúcim výkonom v scenároch vysokého-prietoku. Jeho počítacia jednotka je vybavená suchým-magnetickým prenosovým mechanizmom a je úplne oddelená od vodného média. Toto konštrukčné riešenie zaručuje nielen presné a spoľahlivé výsledky merania, ale tiež výrazne predlžuje prevádzkovú životnosť merača. Okrem toho poskytuje vynikajúcu odolnosť proti zamrznutiu, vďaka čomu je-vhodný pre širokú škálu pracovných prostredí.
Hlavné vlastnosti
Suchá magnetická mechanika – registrácia nie je ponorená vo vode, odolná proti-mrazeniu a zahmlievaniu-.
Odnímateľné jadro – jednoduchá oprava a údržba.
Vysoká prietoková kapacita a nízka tlaková strata.
Dlhodobá{0} presnosť – ±2 % pri prechodnom prietoku do preťaženia, ±5 % pri minimálnom prietoku po prechodný prietok.
Voliteľný diaľkový výstup – impulz 100L, 1000L alebo 10000L na impulz.
Vákuovo{0}}utesnený register – údaje zostávajú jasné aj po rokoch.
Pracovné podmienky
Menovitý tlak: menší alebo rovný 1,0 MPa (10 bar) alebo menší alebo rovný 1,6 MPa (16 bar)
Teplota vody: studená voda 0,1-30 stupňov, horúca voda 0,1-90 stupňov
Presnosť: ±2% od prechodného toku po preťaženie; ±5 % z minimálneho na prechodný prietok
Technické parametre
|
Menovitý priemer (mm) |
Trieda presnosti (Q3/Q1) |
Prietok pri preťažení Q4 (m³/h) |
Normálny prietok Q3 (m³/h) |
Prechodový prietok Q2 (m³/h) |
Minimálny prietok Q1 (m³/h) |
Min. Čítanie (m³) |
Max. Čítanie (m³) |
|
50 |
50 |
31.25 |
25 |
0.8 |
0.5 |
0.001 |
999999 |
|
65 |
50 |
50 |
40 |
1.28 |
0.8 |
0.001 |
999999 |
|
80 |
50 |
78.75 |
63 |
2.016 |
1.26 |
0.001 |
999999 |
|
100 |
50 |
125 |
100 |
3.2 |
2.0 |
0.001 |
999999 |
|
125 |
50 |
200 |
160 |
5.12 |
3.2 |
0.001 |
999999 |
|
150 |
50 |
312.5 |
250 |
8.0 |
5.0 |
0.01 |
9999999 |
|
200 |
50 |
500 |
400 |
12.8 |
8.0 |
0.01 |
9999999 |
|
250 |
50 |
787.5 |
630 |
20.16 |
12.6 |
0.01 |
99999999 |
|
300 |
50 |
1250 |
1000 |
32 |
20 |
0.1 |
99999999 |
|
350 |
40 |
1750 |
1400 |
56 |
35 |
0.1 |
99999999 |
|
400 |
50 |
2000 |
1600 |
51.2 |
32 |
0.1 |
99999999 |
|
500 |
50 |
3125 |
2500 |
80 |
50 |
0.1 |
99999999 |
Rozmery
|
Menovitý priemer (mm) |
Dĺžka L (mm) |
Šírka B (mm) |
Výška H (mm) |
Stred otvoru pre skrutku D1 (mm) |
Vonkajší priemer príruby D2 (mm) |
Veľkosť skrutky |
Tlak (MPa) |
Hmotnosť (kg) |
|
50 |
200 |
165 |
215 |
125 |
165 |
4-M16 |
1.0 |
10 |
|
65 |
200 |
185 |
223 |
145 |
185 |
4-M16 |
1.0 |
13.5 |
|
80 |
225 |
200 |
233 |
160 |
200 |
8-M16 |
1.0 |
15.5 |
|
100 |
250 |
220 |
288 |
180 |
220 |
8-M16 |
1.0 |
18.5 |
|
125 |
250 |
250 |
298 |
210 |
250 |
8-M16 |
1.0 |
24.8 |
|
150 |
300 |
285 |
342 |
240 |
285 |
8-M20 |
1.0 |
27.6 |
|
200 |
350 |
340 |
369 |
295 |
340 |
8-M20 / 12-M20 |
1.0 / 1.6 |
47.5 / 48 |
|
250 |
450 |
395 |
433 |
350 |
395 |
12-M20 / 12-M24 |
1.0 / 1.6 |
85 / 94 |
|
300 |
500 |
445 |
456 |
400 |
445 |
12-M20 / 12-M24 |
1.0 / 1.6 |
105 / 114 |
|
350 |
500 |
505 |
595 |
460 |
505 |
16-M20 |
1.0 |
125 |
|
400 |
600 |
565 |
632 |
515 |
565 |
16-M24 |
1.0 |
185 |
|
500 |
800 |
670 |
766 |
620 |
670 |
20-M24 / 20-M30 |
1.0 / 1.6 |
320 / 340 |

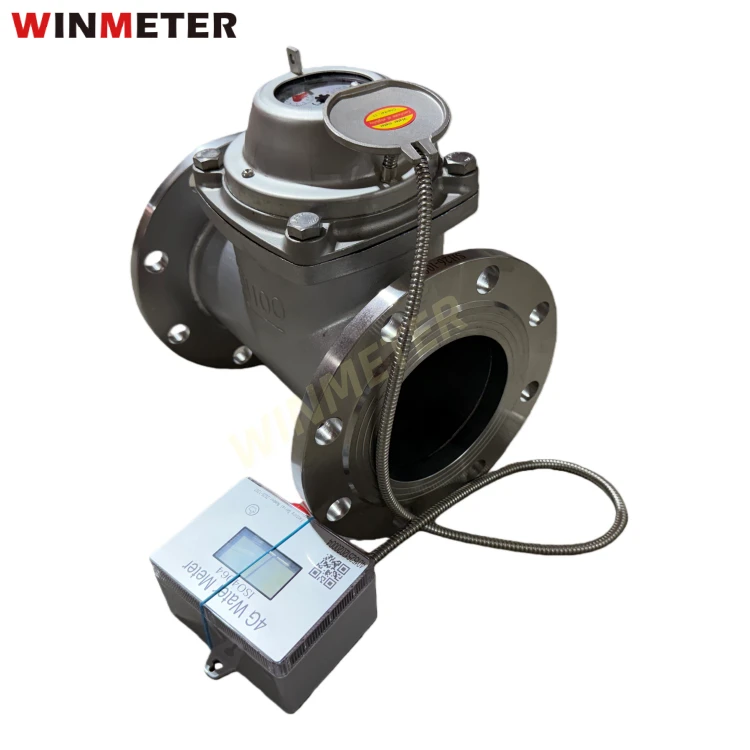

Voliteľný diaľkový prenos
Impulzný výstup (100L, 1000L, 10000L na impulz)
Komunikácia RS485, Modbus, LoRaWAN
Podpora predplateného systému STS
Napájanie internou alebo externou lítiovou batériou
